Jsme stále v roce 1963. Radoslav Čížek se rozhoduje, co předložit modelářům za další modely. Házedla navrhl již dvě, jedno takové pro začátečníky a jedno ostřejší, závodní. To jsou již publikované modely Pytris a Bomerang.
Spousta lidí má rádo, když model vypadá, nebo alespoň připomíná nějaké dospělé letadlo. Pak je tady samozřejmě skupina maketářů, kteří co nejvěrněji zachycují svou dospělou předlohu. Takže Radoslav se rozhodl, že veřejnosti předloží vystřelovadlo, které vypadá jako nějaké dospělé letadlo. Navrhl rovnou dvě. To první je asi autorova fantazie. Trošku připomíná tehdy čerstvě vyvinutý náš cvičný letoun L-29 (prototyp XL-29), a tak trošku MIG-15 či tehdy v ČS armádě provozované MIG-19.
XMG-64
Model, který Radoslav navrhl svým názvem míří do roku 1964. Dle mého měl být pravděpodobně publikován v Modeláři v roce 1964. K tomu ale nedošlo. Model má rozpětí 244 mm a předpokládanou váhu 9 gramů. Vystřelovadlo je tedy menší, než modely házedel.
K tomuto modelu se váží vzpomínky pana Miroslava Filipa, který mě nedavno psal a vzpomínal na daný plán. Je to také ten modelář, co mě upozornil, že všechny nalezené modely vyšly v plánku z řady Modelář. Model postavili společně s otcem. Pan Miroslav byl tehdy malý a nezvládl by to. Nebo pokud by to to zvládl, nemuselo to být úplně ono. Ale model se opravdu povedl a létal tak, jak napsal Radoslav Čížek. Model úspěšně létal jen do doby, kdy nenávratně zmizel v lese kam jej zanesl vítr.
A pojďme se podívat, co krátce napsal Radoslav Čížek o modelu:
„Polomaketa tryskového letadla XMG–64. Tento model, určený pro vystřelování gumou 1 x 4 mm, má opravdu vynikající letové vlastnosti a díky váze jen 9 g je téměř nerozbitný.“
Kdo vede a nebo vedl nějaký modelářský kroužek, moc dobře ví, že každý model je rozbitný. I ten s bublin. Ale to je na jiný článek. Vraťme se opět k vystřelovadlu, kde název je složenina písmen XMG a rok jeho narození.
Křídlo je vyříznuto z balsy 4 mm silné. Předpokládalo se, že modelář vybere středně tvrdou ale poměrně lehkou balsu. Po vyříznutí křídla se ze spodní strany vybrousí negativy. Pak je teprve vybroušen jednoduchý profil křídla. Vzepětí je 14 mm.
Výškovka a směrovka je vyříznuta z 2mm silné tvrdé balsy. Obě kormidla jsou vybroušena do profilu. SOP do souměrného a VOP do klasického. Vzepětí VOP je 4mm. Obě kormidla jsou vlepena do výřezu v trupu.
Trup je vříznut z 4 mm balsy. Je mírně obroušen v oblasti VOP a SOP na sílu 2 mm. Křídlo se zasouvá do předem vyříznutého otvoru v trupu. V přední části je samozřejmě zátěž a také kousek hliníkového drátku pro zachycení gumičky pro vystřelení.
Model je lakován a pomocí tuže a trubičkového pera nakresleny kontury kabiny, klapek, křidélek a dalších součástí modelu.
Těžiště modelu je umístěno více vzadu. Je to vlastně díky šípovitým křídlům, která Radouš nakreslil.

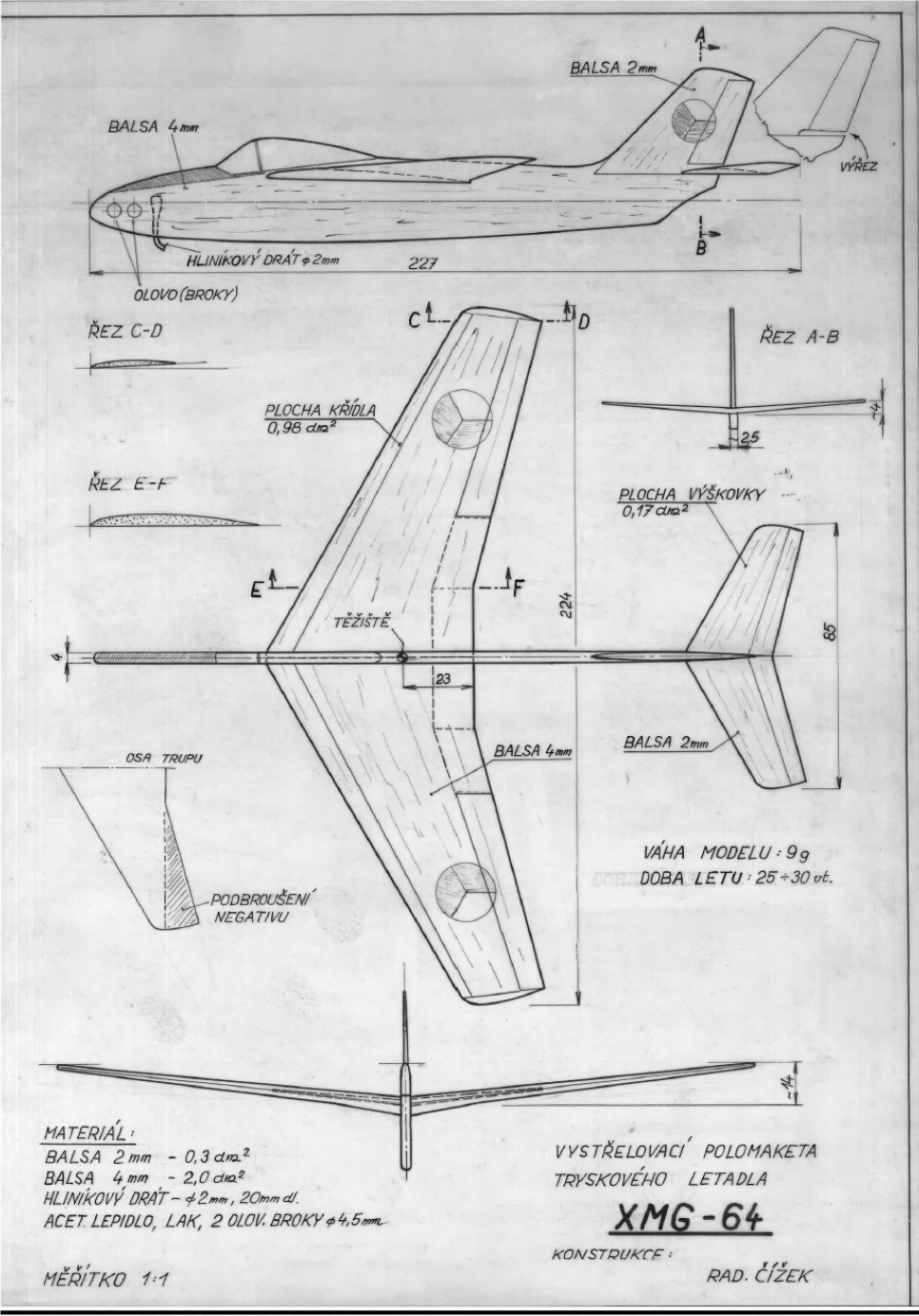

Plán si můžete stáhnout zde:
Protože k modelu neexistuje jediná fotografie, přesto předpokládám, že vystřelovadlo bylo postaveno samotným autorem, aby ověřil správnost své konstrukce.
Třeba to někdy někdo také vyzkouší.
Jirka Hloušek
Zdroj: Archív LMK Kamenné Žehrovice
Vzpomínka pana Miroslava Filipa
