Rajka, PH23, Rajka

KonstruktérRadoslav ČížekRozpětí728 mm
Rok vzniku1967Plocha9,05 dm2
Rok Publikace1967, 1981Váha78 g

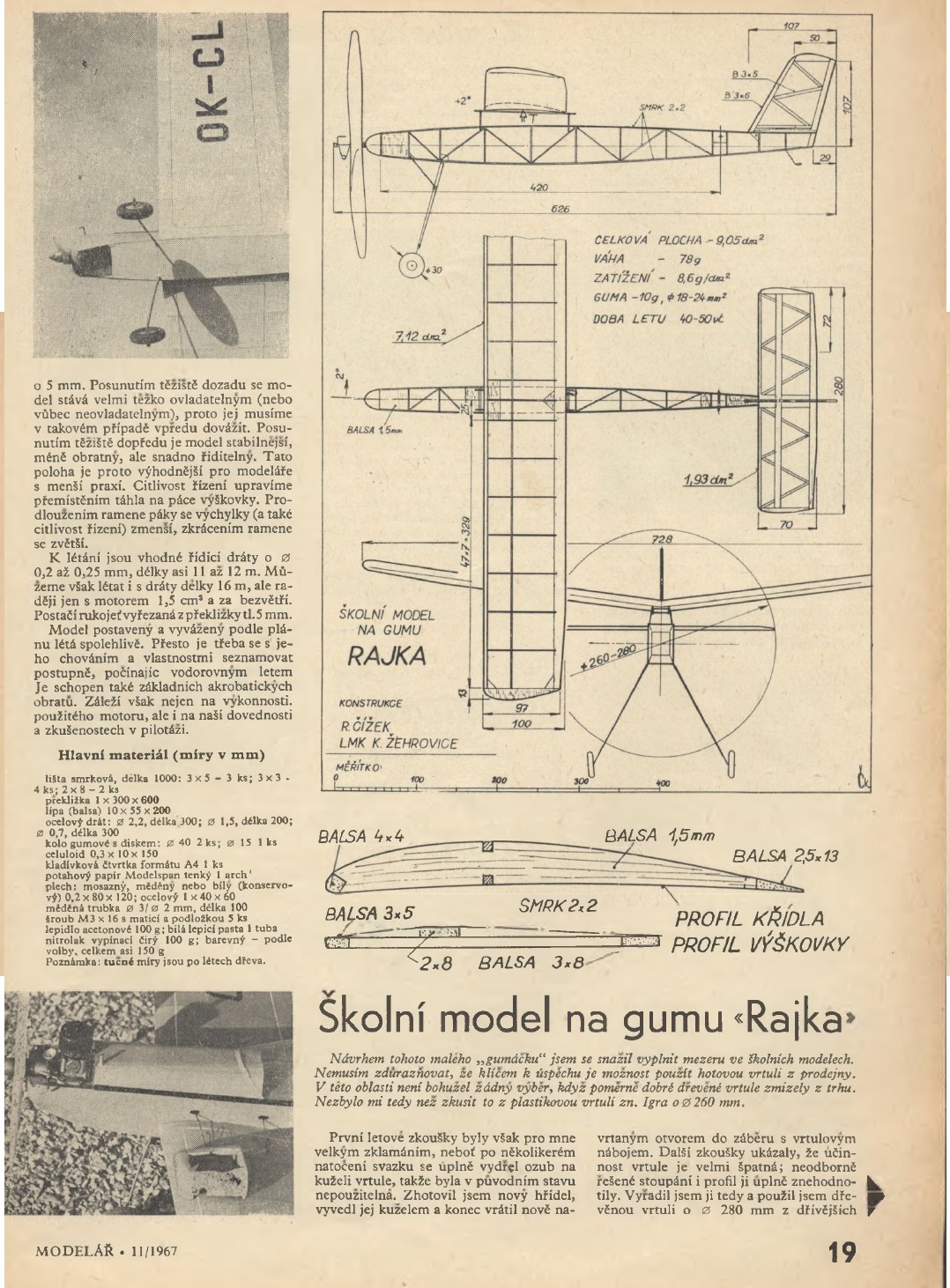

Radoslav Čížek stvořil v roce 1967 další ze svých gumáčků. Ke gumákům se vracel poměrně často, vždyť v těchto kategoriích zaznamenal nejvíce úspěchů. Školní model Rajka byl jednoduché konstrukce a byl určen začínajícím adeptům. Plán vyšel v časopise Modelář v čísle 11 roku 1967. Autor zde popisuje problémy s plastovou vrtulí IGRA a její náhradu za dřevěnou on téhož výrobce.

Rajka plán ke stažení

Rajka byla uvedena v ročence Aeromodelleru 1967-1968 pod názvem modelu PH23. Toto odpovídá fotografiím, které jsou přiloženy k publikaci plánku v časopise Modelář 11/1967, kde jsou na křídlech uvedeny imatrikulace PH-LGF. Nakreslená vrtule odpovídá provedení modelu na snímcích. Plánek má některé další odlišnosti, jako jsou chybějící trojúhelníčky pro zpevnění konstrukce, SOP má aerodynamický náběh z balsy.

Model PH-23 drží v ruce dcera Radoslava Čížka, Alena.

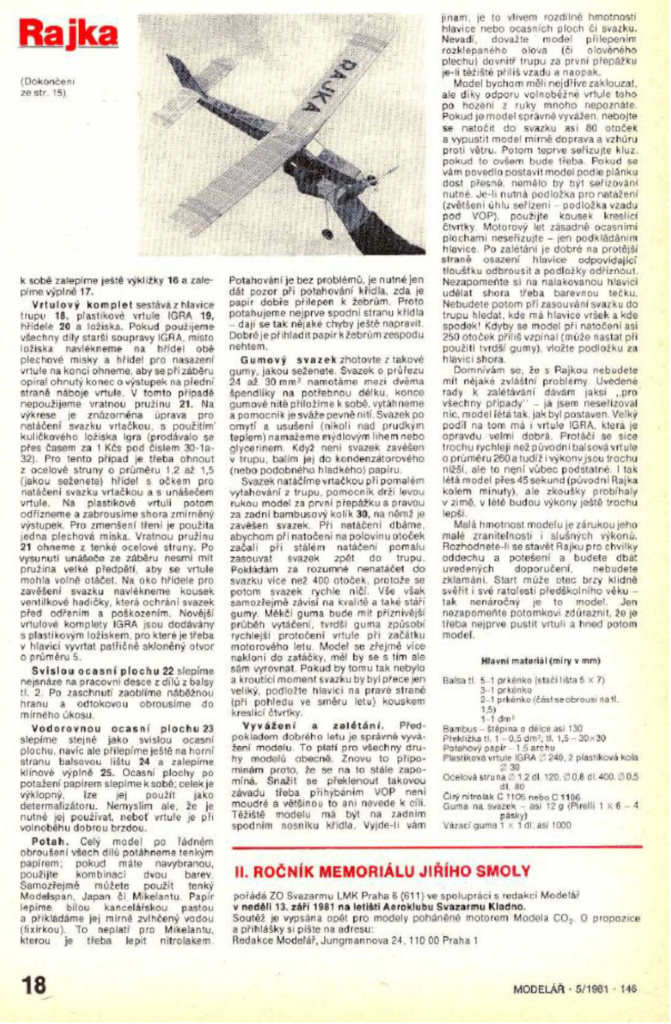

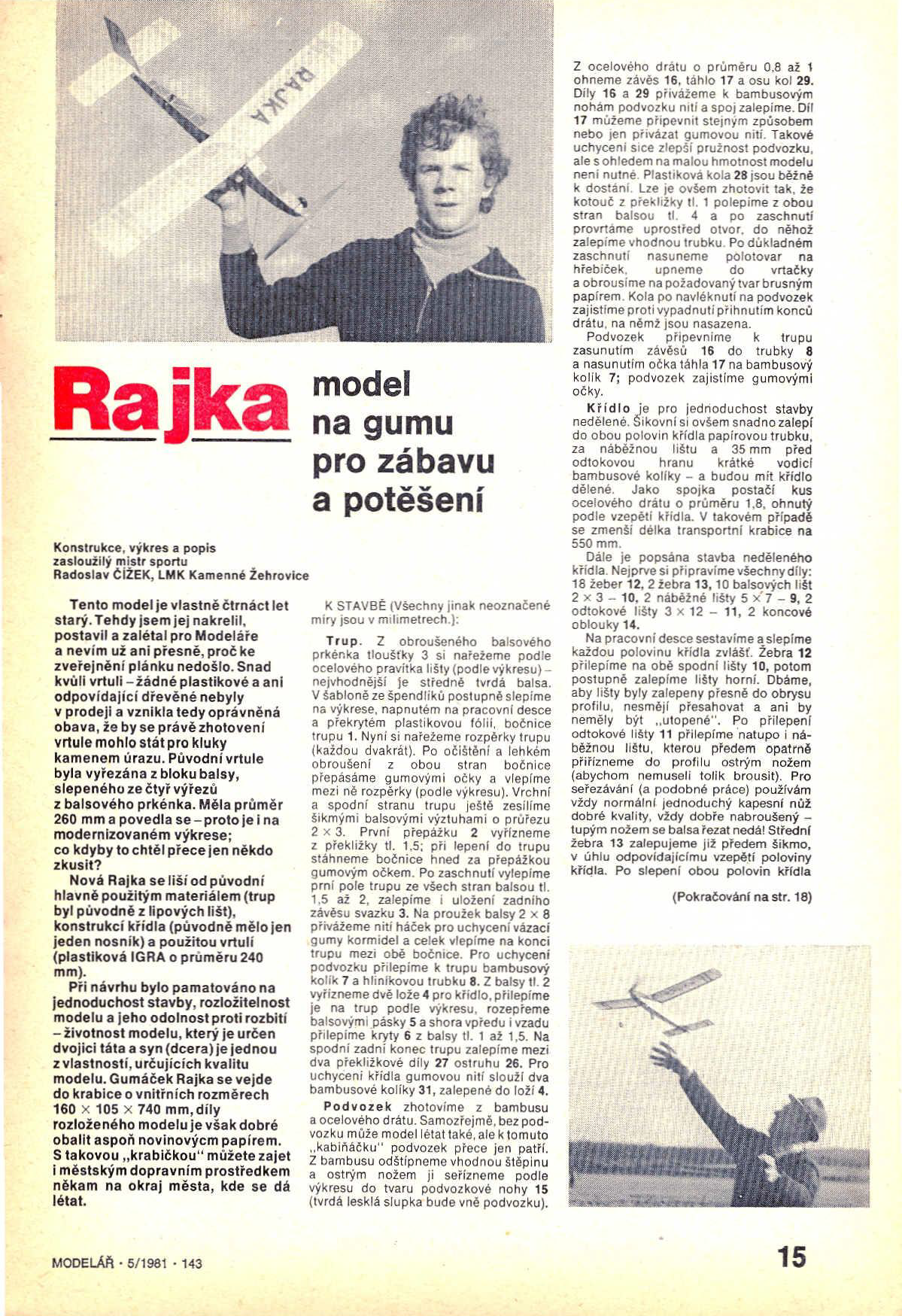

Rajka řekněme MKII byla publikována v časopise Modelář číslo 5 v roce 1981. Radoslav model upravil konstrukčně a změnil stavební materiál. Konkrétně jde o původní části z lípy na smrk a balsu, mírně designově upravil lože křídla a současně model osadil plastovou vrtulí IGRA. Model na snímku drží Mirek Chum z Žehrovického kroužku.

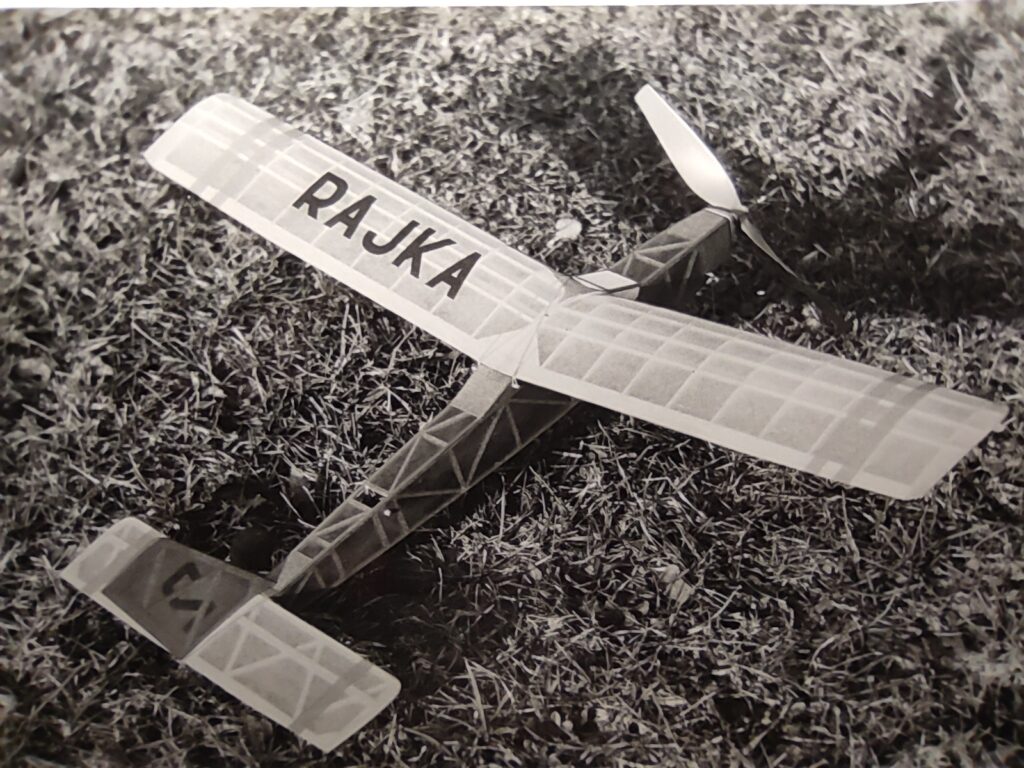

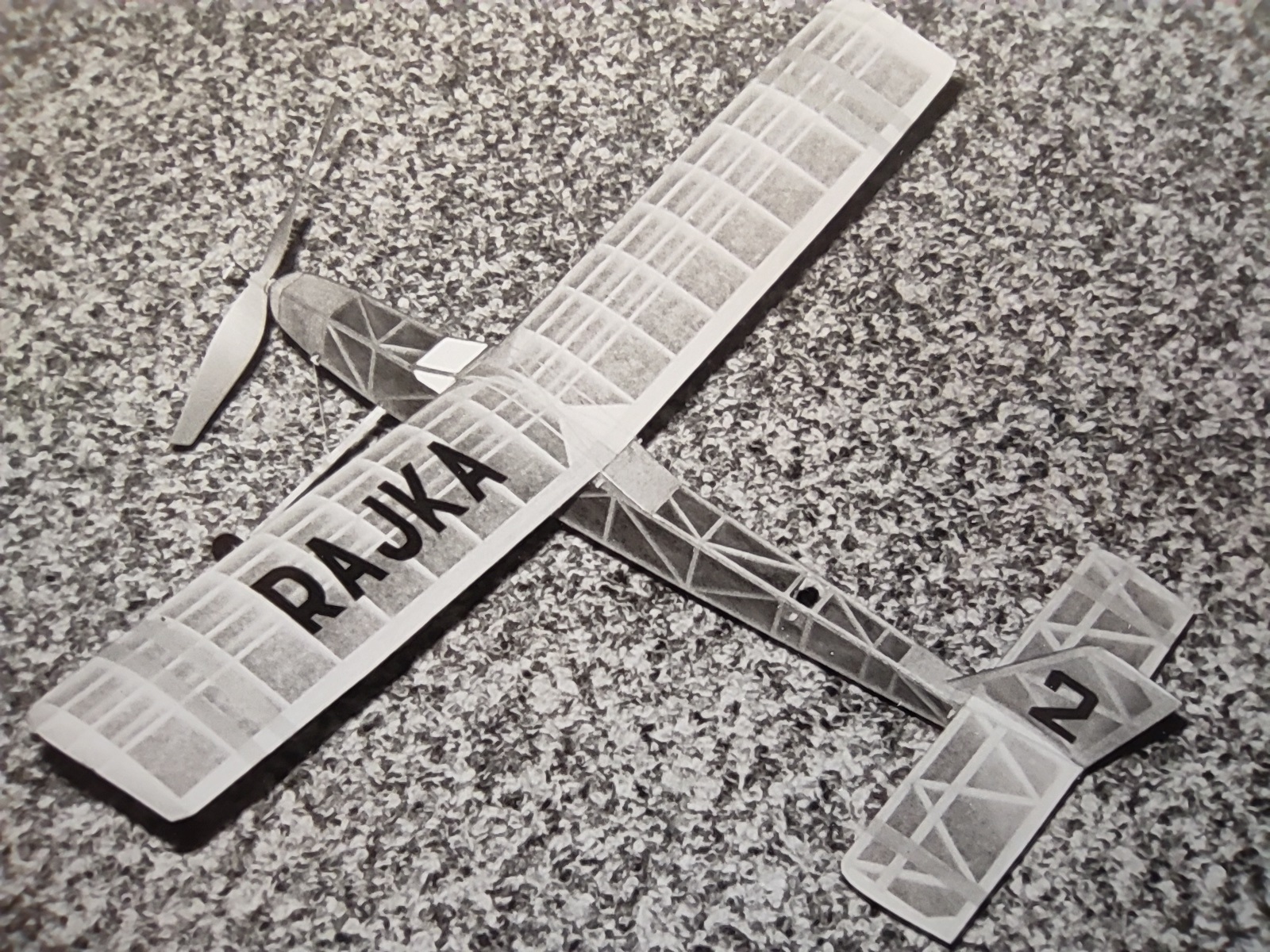

Druhá verze Rajky na archivních fotografiích

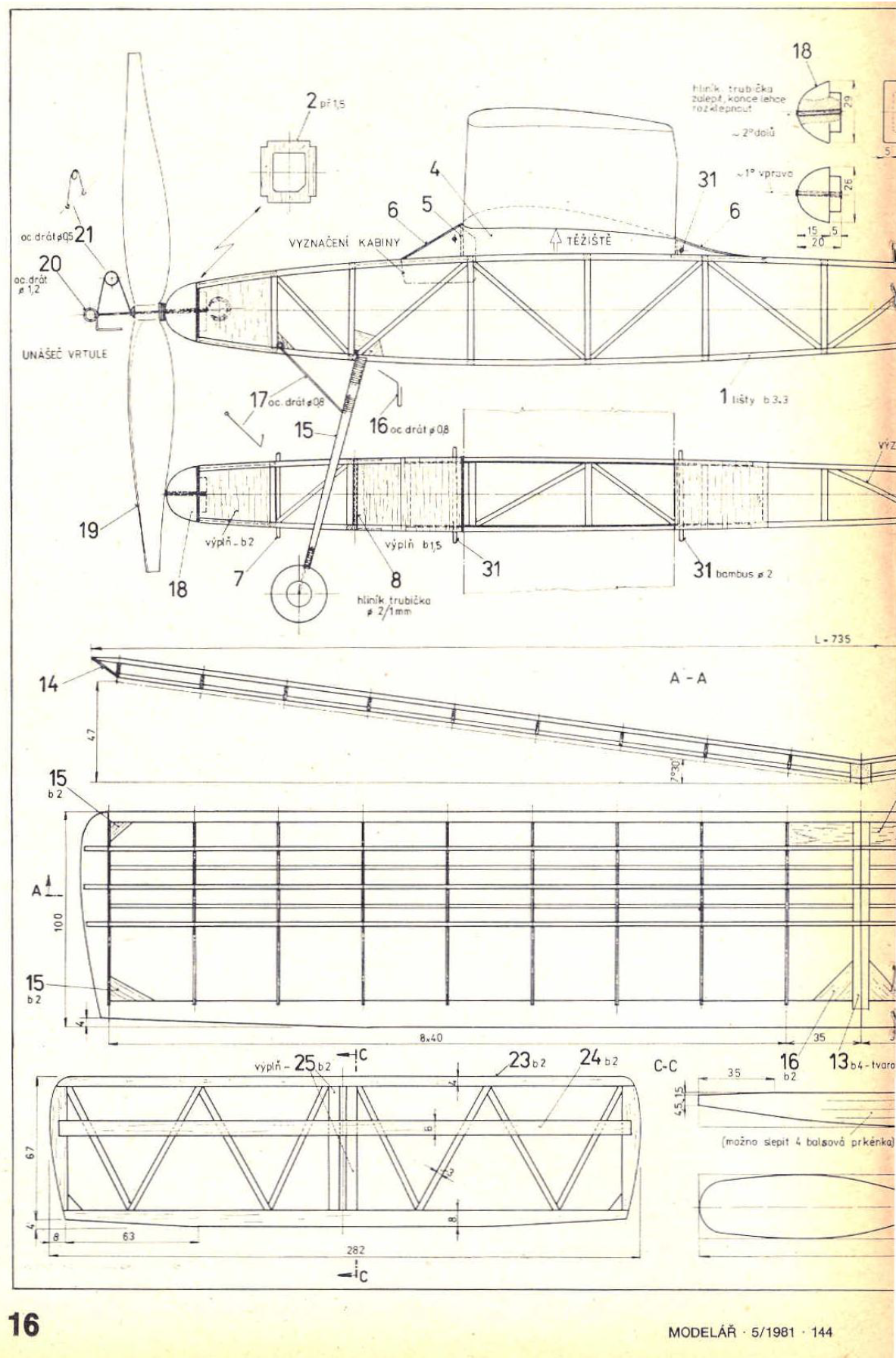

Rajka 2 plán ke stažení
